Sistema industrial de lavagem e tratamento de gases

Equipamentos industriais / tratamento de gases

Purificação e tratamento de gases

Controle de contaminantes antes da descarga.

Sistemas desenvolvidos para tratamento de correntes gasosas provenientes de processos laboratoriais e industriais, dimensionados conforme contaminantes, vazão, condições de operação e características da instalação.

Solicitar dimensionamento Falar com especialista

Do processo à descarga

O tratamento começa pela caracterização do processo.

Cada aplicação deve ser analisada considerando a origem da emissão, características da corrente gasosa, vazão e condições de operação.

Processo

Captação

Transporte

Tratamento

Separação

Descarga

O sistema de tratamento deve ser dimensionado em conjunto com as condições reais de operação e com o sistema de exaustão.

Principais tecnologias

Tecnologias para diferentes condições de processo.

Lavagem úmida

Tratamento por contato entre a corrente gasosa e uma solução líquida, utilizando etapas de pulverização, enchimento e separação conforme a configuração do sistema.

Conhecer lavadores de gases

Adsorção com carvão ativado

Tecnologia de adsorção destinada ao tratamento de determinados contaminantes gasosos, conforme características da corrente e aplicação.

Conhecer adsorção

Sistemas de tratamento

Configurações definidas conforme contaminantes, processo, vazão, instalação e estratégia de tratamento.

Solicitar análise técnica

Lavagem úmida

Lavadores de gases

Sistemas destinados ao tratamento de correntes gasosas através do contato controlado entre o gás e uma solução de lavagem.

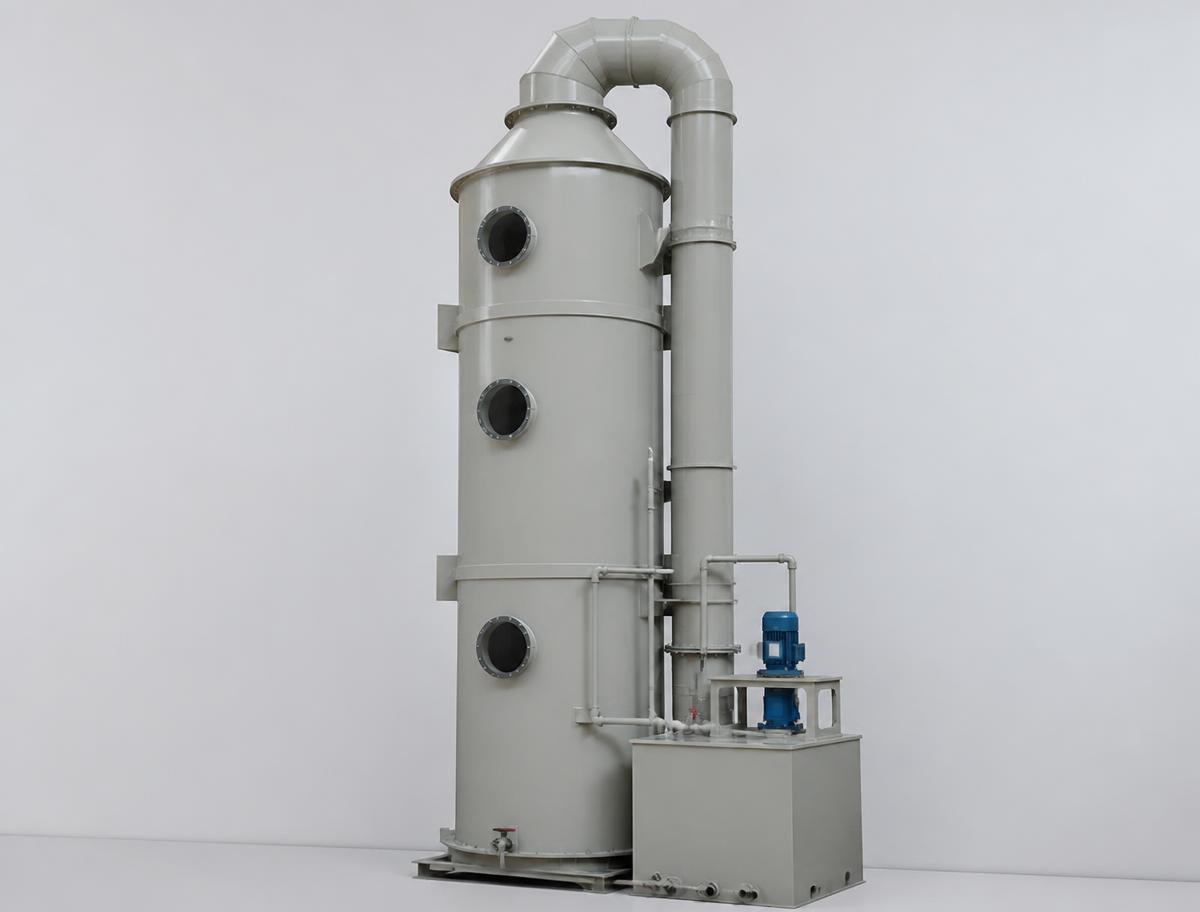

Lavador vertical

Configuração vertical desenvolvida conforme vazão, contaminante, condições de operação e requisitos de instalação.

Consultar configurações

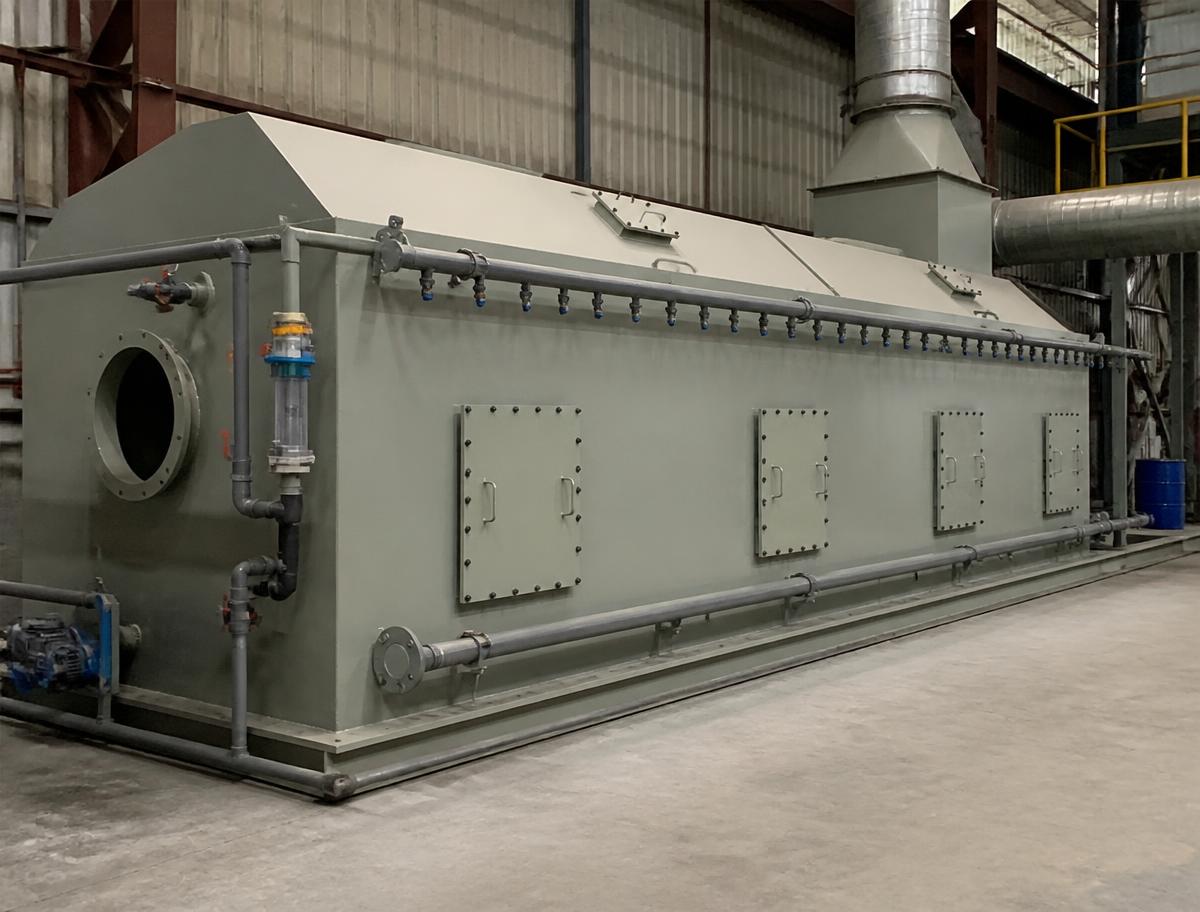

Lavador horizontal

Configuração que pode ser considerada em instalações nas quais a geometria disponível e as condições do projeto favoreçam disposição horizontal.

Consultar configurações

Princípio de funcionamento

Como funciona a lavagem de gases.

A corrente gasosa é conduzida através do equipamento e colocada em contato com a solução de lavagem. A configuração interna é definida conforme a aplicação e estratégia de tratamento.

Circuito do gás

Gás a tratar

Entrada

Zona de lavagem

Contato gás / líquido

Separação de gotículas

Gás tratado

Circuito líquido

Reservatório

Bomba

Pulverização

Contato

Retorno

Reservatório

Componentes do sistema

Um sistema desenvolvido como conjunto.

Corpo do lavador

Sistema de pulverização

Enchimento

Separação de gotículas

Reservatório de recirculação

Bomba de recirculação

Conexões e tubulações

Controle

Dosagem química

Quando especificada

Componentes e configuração variam conforme projeto.

Parâmetros da linha

Configurações desenvolvidas conforme a vazão.

3.000 – 45.000 m³/h: Faixa de vazão da linha
ATÉ 50 °C: Temperatura máxima indicada
≤ 500 Pa: Perda de carga indicada
PP / FRP: Materiais disponíveis

Os parâmetros apresentados são valores de referência da linha e devem ser confirmados conforme modelo, aplicação, contaminante e condições reais de operação.

Material construtivo

Materiais definidos conforme a aplicação.

Polipropileno — PP

Material utilizado em configurações de lavadores conforme condições químicas e térmicas da aplicação.

FRP

Material compósito utilizado em determinadas configurações conforme requisitos de resistência e condições do processo.

A seleção do material deve considerar composição da corrente, solução de lavagem, temperatura e condições de operação.

Dimensionamento

Um lavador não deve ser selecionado apenas pela vazão.

O dimensionamento deve considerar as características da corrente gasosa, contaminantes, condições de processo, instalação e estratégia de tratamento.

Vazão

Contaminante

Concentração

Temperatura

Umidade

Processo de origem

Perda de carga

Material construtivo

Solução de lavagem

Espaço disponível

Sistema de exaustão

Condições de descarga

Solicitar dimensionamento

Integração com exaustão

Tratamento e exaustão devem trabalhar como um único sistema.

Captação

Rede de dutos

Lavador de gases

Exaustor

Descarga

A posição e configuração dos componentes são definidas conforme a engenharia do sistema e as características da aplicação.

Conhecer sistemas de exaustão

Tratamento por adsorção

Carvão ativado para determinadas correntes gasosas.

Sistemas de adsorção podem ser utilizados para tratamento de determinados contaminantes orgânicos, conforme concentração, composição da corrente e condições de processo.

Aplicações típicas relacionadas a determinados:

Benzenos
Cetonas
Álcoois
Éteres
Outros compostos orgânicos conforme aplicação

Configurações de carvão ativado

Configurações de carvão ativado.

Configurações desenvolvidas para permitir contato da corrente gasosa com o meio adsorvente e facilitar inspeção e substituição conforme projeto.

Caixa de adsorção

Módulos de carvão ativado

Sistema tipo gaveta

Carvão tipo colmeia

Materiais disponíveisPPAço inoxidávelAço carbono

Material e configuração conforme aplicação.

Vazões dos sistemas de adsorção

Configurações para diferentes vazões.

A linha de caixas de adsorção possui configurações de aproximadamente:

2.000 – 40.000 m³/h

A capacidade efetiva depende da configuração, meio adsorvente, contaminante, concentração e condições da corrente gasosa.

Aplicações

Soluções para diferentes processos.

Laboratórios

Indústria química

Processos industriais

Centros de pesquisa

Processos com emissões gasosas

Aplicações especiais

Do levantamento à operação

Do processo ao sistema instalado.

01Levantamento
02Caracterização da emissão
03Dimensionamento
04Seleção da tecnologia
05Projeto
06Fabricação
07Instalação
08Start-up
09Avaliação
