Produtos e soluções / 02
Contenção, segurança e desempenho para operações laboratoriais.
Soluções desenvolvidas para captura e exaustão de gases, vapores e contaminantes, configuradas de acordo com a aplicação e os requisitos técnicos de cada projeto.
Modelos e aplicações
As configurações são definidas conforme a aplicação, os agentes manipulados, os requisitos do ambiente e o projeto de exaustão.
01

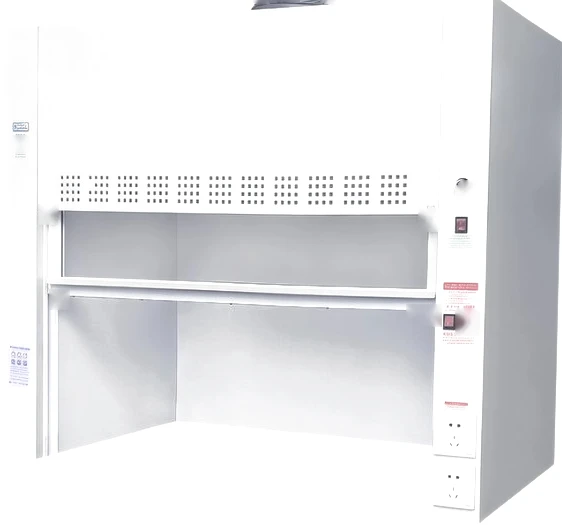

Capela para instalação sobre a bancada que o laboratório já tem, com ventilador embutido e duto de saída.
Sobre bancada existente
02
Capela de chão com dois visores, para equipamentos e montagens altas que não cabem sobre a bancada.
Walk-in, de chão, dois visores
Valores de referência da linha JH. Detalhes do walk-in confirmados no projeto.
03
Materiais compatíveis com os agentes manipulados, purificação por circulação e armários para ácido sob a bancada.
Ácido perclórico e fluorídrico
Ventilador de PP ou PRFV considerando a perda de pressão da purificação. Armário para ácido nos tipos A e B.
04
Janela automática com controle de vazão variável (VAV).
Janela automática
05

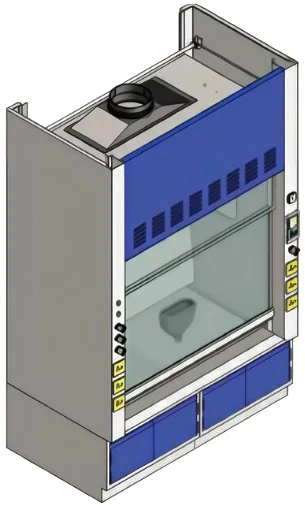

Capelas tradicionais com armários de segurança para inflamáveis sob a bancada e versão para destilação.
Uso geral
Destilação
Armários de segurança para inflamáveis e ácidos sob a bancada, conforme o projeto. Valores de referência da linha JH.
06
Polipropileno e aço inoxidável, além de projetos sob medida desenvolvidos com a fabricante GBN Engenharia.
Polipropileno
Aço inoxidável 304
Projeto sob medida: material, dimensões, acessórios, exaustão e tratamento do ar, com escopo definido com o cliente e a GBN Engenharia.
Capelas instaladas
Linhas e componentes
Funil de segurança com filtro de gases, alarme de nível e bandeja de contenção.
Ver detalhesVentiladores de PP e PRFV, válvulas VAV e janela automática.
Ver detalhesSulco guia na saída da capela para destilação ácida e biorreatores.
Ver detalhesMotor de ímã permanente com inversor, para gases corrosivos.
Ver detalhesDimensionamento
Dimensões e configurações podem variar de acordo com modelo, aplicação e requisitos do projeto.
1000 mm
Largura
1200 mm
Largura
1500 mm
Largura
1800 mm
Largura
2000 mm
Largura
Sob projeto
Dimensões especiais
Materiais construtivos
A seleção dos materiais deverá considerar os agentes manipulados, condições de operação e requisitos específicos de cada aplicação.
Guilhotina
A configuração da guilhotina depende do modelo e da aplicação.
Utilidades e acessórios
Disponibilidade e quantidade de pontos conforme projeto e escopo contratado.
Sistema de exaustão
Conforme o escopo contratado, a solução pode contemplar o conjunto completo, e não apenas a capela isoladamente.
01
Capela
02
Monitoramento
03
Controle VAV
04
Damper
05
Dutos
06
Exaustor
07
Inversor de frequência
08
Descarga
Uma solução integrada permite considerar a capela, o sistema de controle e a exaustão como partes de um único projeto.
Redes de dutos
Podem ser fornecidos e instalados sistemas de dutos em PVC, polipropileno (PP) e aço carbono, além do fornecimento de exaustores conforme dimensionamento e aplicação.
Capela → Monitoramento → Controle VAV → Damper → Exaustão
Automação avançada
A exaustão se adapta à operação da capela.

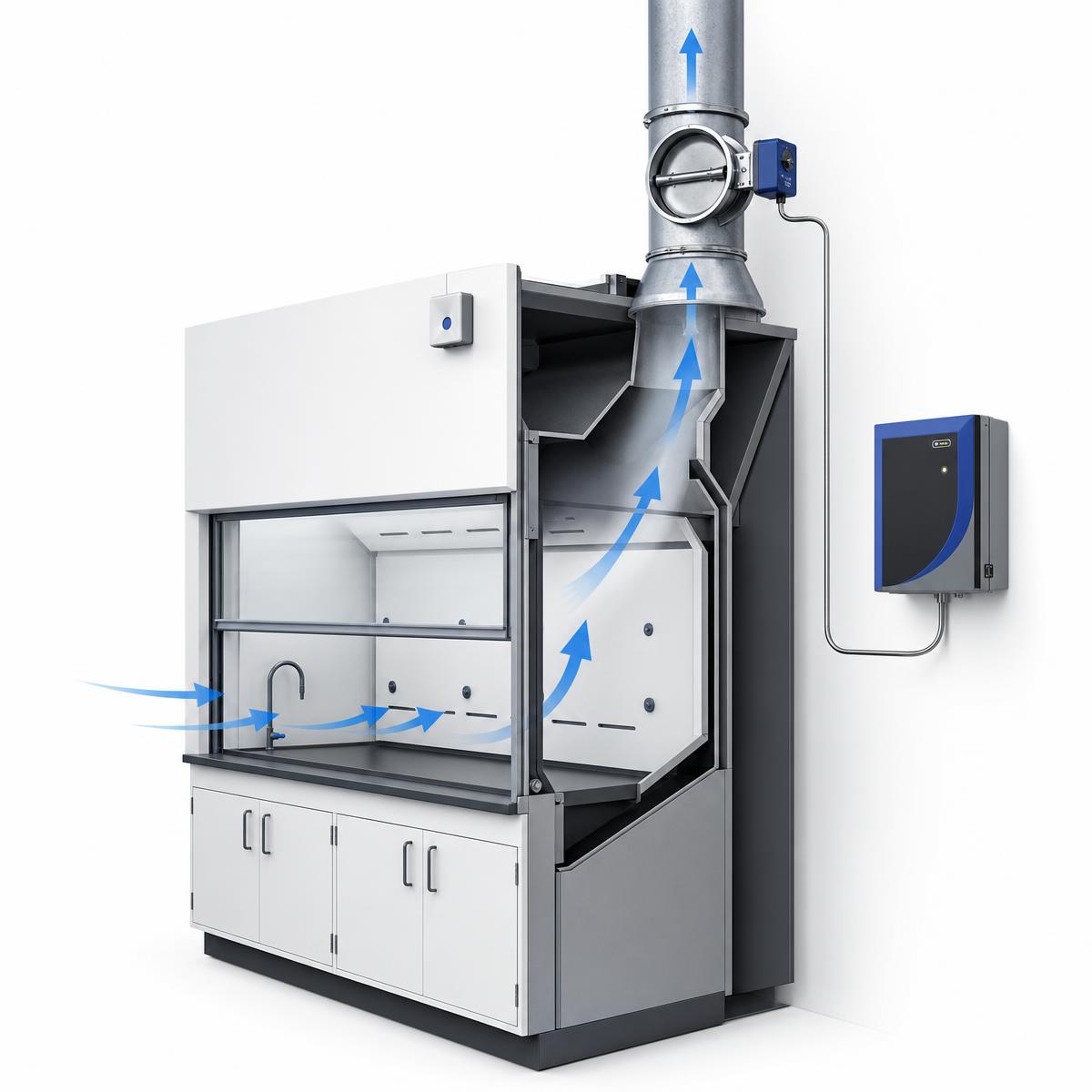

O sistema VAV (Variable Air Volume) permite controlar a vazão de exaustão de acordo com as condições de operação da capela, conforme a configuração do projeto.
Monitora
O sistema acompanha parâmetros definidos para a operação da capela.
Ajusta
O controle VAV atua sobre o sistema de exaustão conforme a necessidade.
Controla
A vazão é ajustada automaticamente de acordo com a estratégia definida para o projeto.
Controle
Ajuste automático conforme estratégia do sistema.
Segurança
Monitoramento das condições de operação.
Eficiência
Possibilidade de adequação da vazão às condições de utilização.
Automação
Integração entre capela, controle e sistema de exaustão.
Recursos de automação, conforme projeto
Os recursos disponíveis variam conforme modelo, aplicação e arquitetura do sistema.
Em sistemas adequadamente projetados, o controle de vazão variável pode permitir que a exaustão seja ajustada às condições reais de operação, evitando trabalhar continuamente em uma condição fixa quando isso não for necessário.
Ensaios de desempenho
As capelas podem ser submetidas a ensaios de desempenho utilizando procedimentos baseados em metodologias técnicas aplicáveis, permitindo avaliar parâmetros relacionados ao funcionamento e à contenção.
Metodologia
ASHRAE STANDARD 110
Realizamos ensaios de desempenho de capelas utilizando metodologia baseada na ASHRAE Standard 110 — Method of Testing Performance of Laboratory Fume Hoods.
A ASHRAE fornece a metodologia de ensaio. Os ensaios são conduzidos por nossa equipe.
Conforme o procedimento aplicado
Capelas novas
Ensaios e verificações de desempenho podem ser realizados após a fabricação e a instalação do equipamento, conforme o escopo contratado.
Agendar ensaio de desempenhoCapelas existentes
Realizamos avaliações e ensaios de desempenho em capelas de exaustão existentes, permitindo verificar parâmetros de operação, identificar necessidades de adequação e documentar as condições avaliadas.
Este serviço pode ser contratado independentemente da aquisição de uma nova capela, conforme disponibilidade e escopo técnico.
Serviços técnicos
Conforme o procedimento e o escopo aplicáveis, os serviços podem contemplar:
Os parâmetros avaliados, o procedimento aplicado e os documentos emitidos são definidos no escopo técnico de cada contratação.
Capelas já instaladas podem ser avaliadas para verificação de parâmetros operacionais e desempenho, conforme metodologia e escopo técnico definidos.
Documentação
Conforme o produto e o escopo contratado, a documentação correspondente é disponibilizada. Os itens abaixo indicam a estrutura preparada para recebimento dos documentos.
Ficha técnica
Sob consulta
Manual de operação
Sob consulta
Manual de instalação
Sob consulta
Relatório de ensaio
Sob consulta
Desenhos técnicos
Sob consulta
Documentação do sistema de exaustão
Sob consulta
Documentos complementares
Sob consulta
Configuração da solução
Indique as características desejadas. A configuração final é definida em avaliação técnica.
Posicionamento
Atuação que vai além da fabricação de capelas: equipamento, sistema, controle e verificação de desempenho.
01
Equipamentos configurados conforme aplicação.
02
Dutos, exaustores e descarga como parte do projeto.
03
Monitoramento e controle conforme arquitetura definida.
04
Serviços técnicos para equipamentos novos e existentes.
Conte-nos sobre sua aplicação. Podemos avaliar as características necessárias para desenvolver a solução adequada ao seu laboratório.
WhatsApp
