Capelas de exaustão / Ventilação e controle
Ventiladores e controle de capelas
Ventiladores anticorrosivos, válvulas de volume de ar variável e controle de janela para manter a velocidade na face da capela estável e segura.
- 1.100 – 5.270 m³/h
- Vazão máxima, série JH-SA020
- 450 – 1.580 Pa
- Pressão máxima, modelos de 2 polos
- VAV
- Volume de ar variável nas capelas
Os ventiladores são dimensionados junto com a perda de carga da rede e do sistema de purificação.
Visão geral
Do ventilador ao controle da face.
Os ventiladores de polipropileno resistem à corrosão e atendem laboratórios, depósitos de produtos químicos, galvanoplastia e metalurgia. Na outra ponta, as válvulas VAV e o controlador de janela mantêm a velocidade do ar na face da capela mesmo quando a janela se move.
Características
Equipamentos da linha.
01

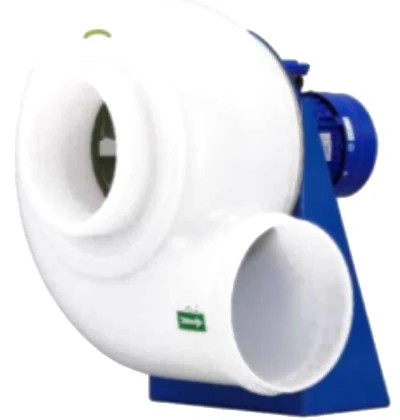

JH-SA020, ventilador de PP
Centrífugo com impulsor curvado para trás ou para frente, de baixo ruído e alta eficiência. Disponível monofásico, trifásico e com motor à prova de explosão (EX).
02
JH-SA018, ventilador pequeno de PP
0,30 kW, 1.450 rpm e 2.000 a 2.500 m³/h, com regulagem de velocidade em três marchas e válvula de ar elétrica de PVC para ajustar a vazão.
03
JH-CBP001, soprador de PP
Soprador com proteção UV e capa de chuva para o motor, para exaustão de gases tóxicos ou corrosivos de −8 a +80 °C. Rotor balanceado em classe G6.3.
04
JH-SA, soprador em PRFV
Em fibra de vidro, para ar corrosivo ou contaminado. Vida útil maior que a do PP, em especial em instalação externa. 5.288 a 10.136 m³/h, 1.138 a 2.708 Pa e 4,7 a 8,3 kW.
05
JH-SA029 e JH-SA028, válvulas VAV
Monitoram a abertura da janela por um sensor de deslocamento e ajustam o registro para manter a velocidade do ar constante. A JH-SA028 tem amortecedor de PP UL94 V-0, altura de 135 mm, tempo de resposta menor que 2,5 s e detecção integrada de temperatura e umidade.
06
JH-SA027, janela automática

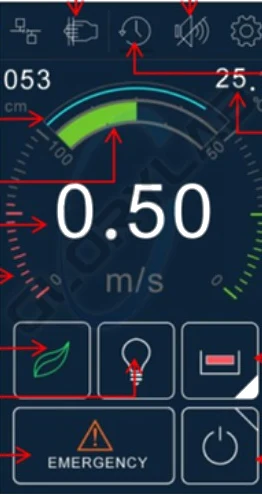

Controlador dedicado com modos manual, de acompanhamento e de economia de energia. Aceita pedal e detecção de pessoas, e tem proteção infravermelha contra esmagamento e embreagem para operar também à mão.
Modelos
Ventiladores JH-SA020.
| Modelo | Rotação | Potência | Vazão máxima | Pressão máxima | Ruído |
|---|---|---|---|---|---|
| JH-160-B2 | 2.800 rpm | 0,18 kW | 1.100 m³/h | 450 Pa | 65 dB(A) |
| JH-200-B4 | 1.400 rpm | 0,12 kW | 1.080 m³/h | 160 Pa | 54 dB(A) |
| JH-200-B2 | 2.800 rpm | 0,37 kW | 2.100 m³/h | 750 Pa | 71 dB(A) |
| JH-250-B4 | 1.400 rpm | 0,25 kW | 2.150 m³/h | 290 Pa | 57 dB(A) |
| JH-250-B2 | 2.800 rpm | 1,1 kW | 4.260 m³/h | 1.200 Pa | 75 dB(A) |
| JH-300-B4 | 1.400 rpm | 0,37 kW | 2.650 m³/h | 390 Pa | 60 dB(A) |
| JH-300-B2 | 2.800 rpm | 2,2 kW | 5.270 m³/h | 1.580 Pa | 79 dB(A) |
Cada modelo tem versão monofásica (S), trifásica (T) e à prova de explosão (T-EX). Dados de catálogo para rede de 50 Hz. Confirmar a versão para 60 Hz no Brasil.
Modelos
Sopradores de PP JH-CBP001.
| Modelo | Potência | Rotação | Vazão | Pressão total | Entrada |
|---|---|---|---|---|---|
| 4A | 1,5 kW | 1.450 rpm | 2.856 – 5.281 m³/h | 634 – 416 Pa | Ø400 mm |
| 5A | 2,2 kW | 1.450 rpm | 3.864 – 7.728 m³/h | 790 – 502 Pa | Ø500 mm |
| 6A | 4 kW | 1.450 rpm | 6.677 – 13.353 m³/h | 1.139 – 724 Pa | Ø600 mm |
| 7A | 5,5 kW | 1.450 rpm | 6.800 – 14.530 m³/h | 1.150 – 748 Pa | Ø600 mm |
| 8A | 7,5 kW | 1.450 rpm | 10.602 – 21.204 m³/h | 1.550 – 984 Pa | Ø700 mm |
Modelos
Válvula VAV JH-SA029.
| Diâmetro nominal | Diâmetro externo do flange | Comprimento | Vazão a 6 m/s | Vazão a 10 m/s |
|---|---|---|---|---|
| 315 mm | 395 mm | 460 mm | 1.579 m³/h | 2.600 m³/h |
| 250 mm | 339 mm | 380 mm | 968 m³/h | 1.600 m³/h |
| 200 mm | 280 mm | 397 mm | 500 m³/h | 1.000 m³/h |
Alimentação de 24 V CC. Compatível com sistemas de capela com válvula borboleta ou venturi.
Próximo passo
Vamos desenvolver a solução para o seu projeto.
Envie os requisitos do seu projeto e receba uma proposta técnica.
