Reatores e tanques em aço inoxidável

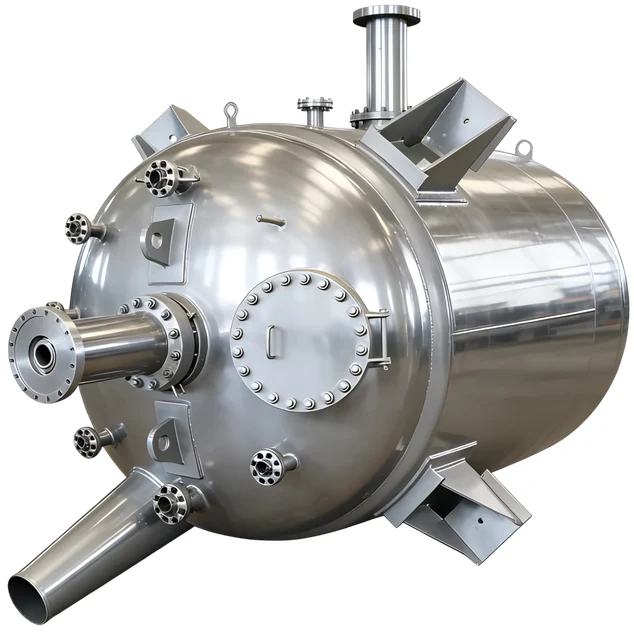

Reatores verticais e tanques de mistura encamisados, em aço inoxidável, para mistura, reação química e aquecimento de produtos líquidos ou pastosos.
- 1.000 – 20.000 L
- Volume de trabalho dos reatores
- AISI 304 / 316L
- Aço inoxidável, conforme a aplicação
- ASME VIII / NR-13
- Normas aplicáveis
Pressão, temperatura de projeto, agitação e aquecimento são definidos conforme o processo do cliente.
Visão geral
Reação, mistura e aquecimento sob controle.
O reator oferece um ambiente controlado de temperatura, pressão e concentração para que os reagentes se transformem nas condições desejadas. É usado em processos como síntese, polimerização e nitração. Os tanques de mistura encamisados atendem processos sanitários de alimentos, bebidas, química fina e biotecnologia.
Características
Configuração do reator.
01

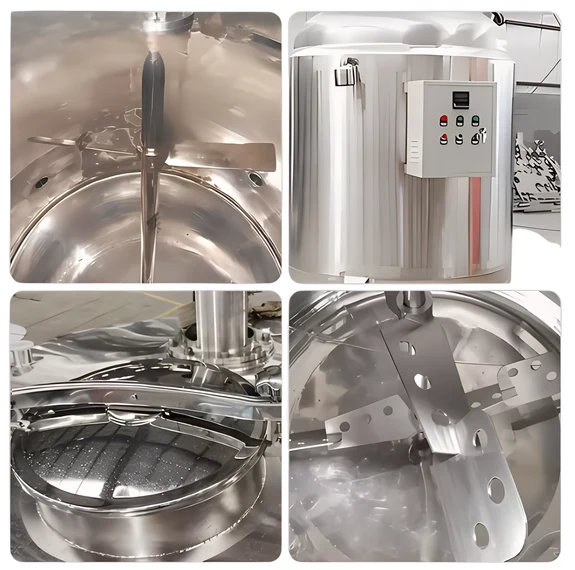

Agitação
Impulsor, pá âncora, turbina ou autoaspirante, e muitas outras geometrias de agitador, conforme o pedido. Motor AC comum ou à prova de explosão.
02
Aquecimento
Aquecimento elétrico, banho de óleo térmico ou circulação na camisa com óleo térmico, vapor ou sal fundido.
03
Vedação do eixo
Selo mecânico autolubrificado, resistente ao desgaste, em aço inoxidável, indicado para misturar diversos meios em alta velocidade.
04
Materiais em contato
Aço inoxidável SS304, SS316L e SS321, titânio, níquel, zircônio, Hastelloy, Inconel ou Monel, ou revestimento em PTFE ou PPL.
05
Tampa e conexões
Conexões para gás, líquido, termopoço, alimentação de sólidos, manômetro, disco de ruptura, visor e água de resfriamento, conforme a pressão de trabalho.
06
Descarga
Descarga pelo fundo ou amostragem pela tampa.
Modelos
Reator industrial por volume.
| Volume (L) | Potência do motor | Potência de aquecimento | Velocidade de mistura |
|---|---|---|---|
| 1.000 | 5,5 kW | 48 kW | 0 – 800 rpm |
| 2.000 | 11 kW | 60 kW | 0 – 800 rpm |
| 3.000 | 15 kW | 75 kW | 0 – 800 rpm |
| 5.000 | 22 kW | 90 kW | 0 – 800 rpm |
| 8.000 | Conforme projeto | Circulação pelo processo | 0 – 500 rpm |
| 10.000 | Conforme projeto | Circulação pelo processo | 0 – 500 rpm |
| 20.000 | Conforme projeto | Circulação pelo processo | 0 – 500 rpm |
Fechamento tipo tampa com abertura manual. Normas aplicáveis: ASME Seção VIII ou NR-13. Aquecimento por circulação de óleo térmico, vapor ou sal fundido nos volumes maiores. Requisitos especiais podem ser atendidos sob encomenda.
Dados técnicos
Tanque de mistura encamisado.
- Capacidade padrão
- 100 – 10.000 L
- Construção
- Aço inoxidável de grau sanitário
- Estrutura
- Três camadas: parede interna, camisa e isolamento externo
- Rugosidade interna
- ≤ 0,4 µm Ra
- Acabamento externo
- Escovado ou polido
- Aplicações
- Cerveja, vinho, laticínios, sucos, química sanitária e biotecnologia
Capacidades fora da faixa padrão podem ser fabricadas sob medida.
