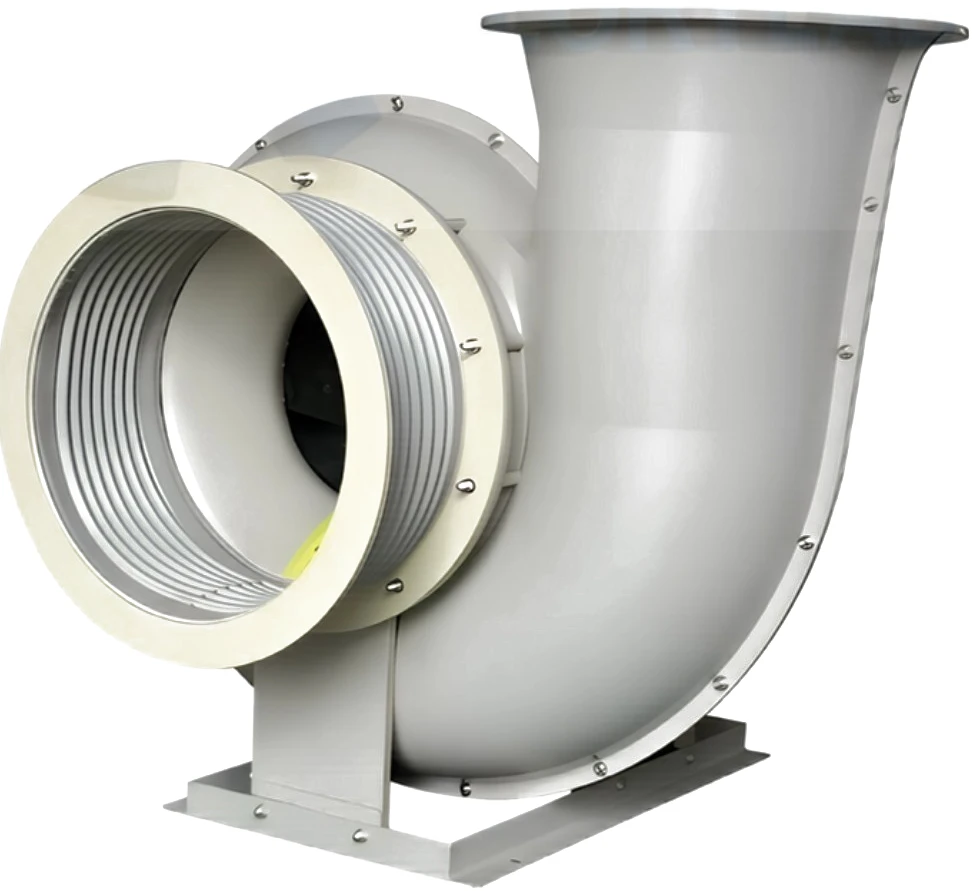

Ventilador de ímã permanente com voluta de PP
Ventilador centrífugo de alta eficiência para descarregar gases corrosivos, com motor de ímã permanente controlado por inversor de frequência.
- 3# a 6#
- Tamanhos de voluta
- PP / PRFV
- Material do impulsor
- 0,75 a 22 kW
- Motor de ímã permanente integrado de acionamento
Curvas e seleção por tamanho no catálogo do fabricante, a confirmar no projeto.
Visão geral
Economia de energia em exaustão corrosiva.
O conjunto reúne impulsor de fluido ternário, motor síncrono de ímã permanente, voluta de PP, suporte, conexão flexível e absorção de choque. Serve laboratórios, têxteis, galvanoplastia, indústria química e outros locais que descarregam gases com ácidos, álcalis e sais, e também ventilação geral de fábricas.
Características
Vantagens.
01

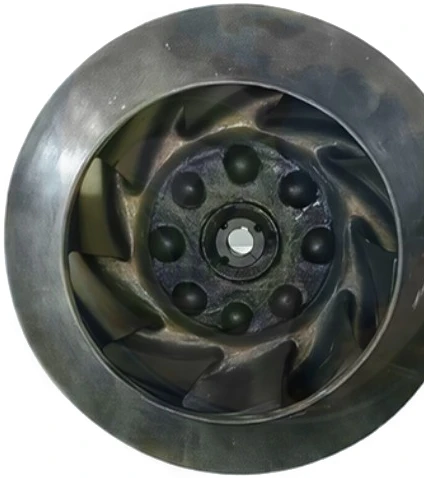

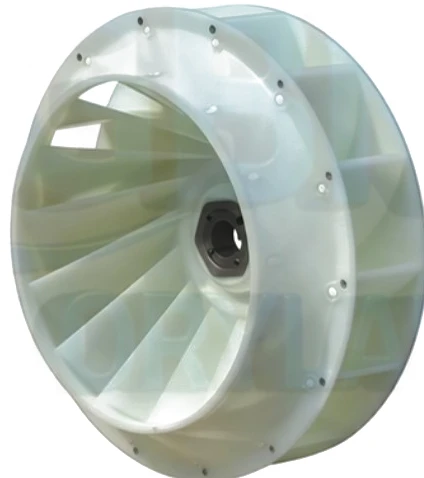

Impulsor de fluido ternário
Em PP ou PRFV, moldado em uma peça, com eixo cônico protegido contra corrosão e ferrugem. Segundo o fabricante, rende de 5 a 10 % a mais de eficiência que um impulsor comum.
02
Motor síncrono de ímã permanente
Eficiência nível 1, partida suave e ampla faixa de regulação de velocidade. Pode ser de acionamento direto ou integrado, para potências de 0,75 a 22 kW.
03
Inversor de frequência
A velocidade acompanha a pressão estática da rede em tempo real. O inversor protege contra sobrecorrente e perda de fase, tem tela sensível ao toque e pode controlar a pressão da tubulação ou vários estágios.
04
Voluta de polipropileno
Resiste à maioria dos produtos químicos. A voluta curva é formada de uma peça, sem ângulos retos que aumentem a resistência ao vento, e é produzida por moldagem.
Dados técnicos
Exemplo de seleção.
- Voluta 3# com motor de 1,5 kW
- 3.200 rpm, cerca de 2.700 m³/h a 1.200 Pa
- Entrada / saída do 3#
- 315 / 415 mm
- Faixa de tamanhos
- 3#, 3,6#, 4#, 5# e 6#, com motores até 22 kW
Dados lidos do catálogo do fabricante, a 50 Hz. Os demais tamanhos serão selecionados no projeto, com a perda de carga da rede.
