Pequeno volume de água
Capacidade efetiva de água inferior a 30 L, com segurança e confiabilidade. Os requisitos de inspeção e operação devem ser verificados conforme a norma aplicável no local de instalação.
Geradores de vapor / Biomassa
Gerador de vapor a biomassa
Aquecimento rápido inteligente em contrafluxo para geração de vapor com biomassa como fonte energética, com baixa capacidade de água e alta eficiência.
- Instalação flexível
- Alta eficiência
- Baixo NOx
- Controle inteligente
- Baixo ruído
Disponível em estrutura horizontal de circulação fechada e em estrutura vertical aquatubular, ambas de volume integral, com capacidades de 1.000 a 4.000 kg/h na linha vertical e 2.200 kg/h na horizontal.
Vantagens técnicas
Aquecimento rápido inteligente em contrafluxo.
Baixo custo operacional
Pronto para uso imediato: três minutos após a ignição, produz vapor de alta qualidade. Em comparação com caldeiras tradicionais, reduz de forma significativa o custo de partida.
Uso mais seguro
Múltiplas proteções de segurança: partida e parada automáticas por pressão, alívio automático pela válvula de segurança e desligamento automático por temperatura.
Limpeza de cinzas sem pontos mortos
Projeto e distribuição do ar de combustão estudados em detalhe. O equipamento possui bocais adicionais para limpeza de cinzas.
Economia por inversor e controle inteligente
A bomba de água e o exaustor utilizam controle por inversor de frequência. O controle inteligente alterna automaticamente os modos de combustão conforme a condição operacional.
Tecnologia
Estrutura de volume integral.
Tecnologia de combustão em suspensão
Ignição rápida, combustão completa e alta eficiência térmica. A fumaça visível gerada pela biomassa é submetida à requeima.
Múltiplas proteções
Proteção eletrônica contra sobrepressão, superaquecimento e falta de água, fuga de corrente e alarme de incrustação.
Ignição automática
A biomassa é acesa instantaneamente. Em 180 segundos começa a gerar vapor e, em 300 segundos, mantém fornecimento contínuo.
Alimentação de água com inversor
Sistema avançado com inversor de frequência, mantendo o nível estável e evitando falta ou excesso de água.
Combustão segura, sem retrocesso
Defletor por gravidade, sistema antideflagração e distribuição de ar contra retorno da combustão.
Vapor de alta qualidade
Separador interno de água e vapor para separação rápida e maior título do vapor saturado.
Trocador de calor aletado integrado
Trocador integrado de alta eficiência e contrafluxo com gases quentes, alcançando eficiência térmica global de até 87,5%.

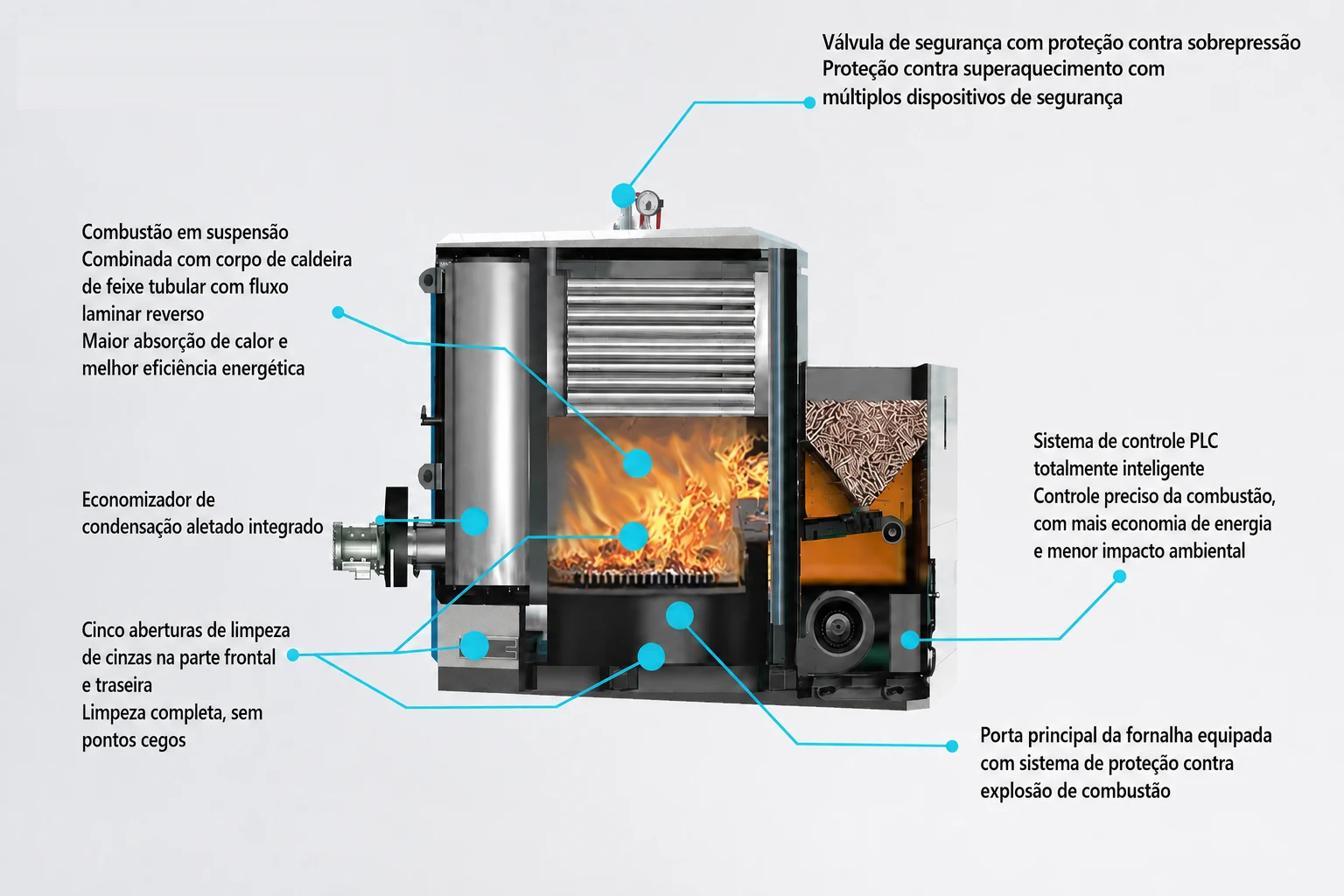

Por dentro do equipamento
Combustão, troca térmica e segurança.
- Válvula de segurança com proteção contra sobrepressão e múltiplos dispositivos contra superaquecimento
- Combustão em suspensão combinada com corpo de caldeira de feixe tubular e fluxo laminar reverso
- Economizador de condensação aletado integrado
- Cinco aberturas de limpeza de cinzas na frente e atrás, sem pontos cegos
- Sistema de controle PLC totalmente inteligente, com controle preciso da combustão
- Porta principal da fornalha com proteção contra explosão de combustão
Parâmetros de desempenho
Tabelas da linha de biomassa.
Estrutura de circulação fechada de volume integral
| Parâmetro | Unidade | HRH2.2-1.25-5CIR |
|---|---|---|
| Capacidade nominal de evaporação | kg/h | 2200 |
| Pressão nominal | MPa | 1,25 |
| Temperatura nominal do vapor | °C | 194 |
| Carga inicial de água | L | 29 |
| Eficiência térmica | % | 87 |
| Consumo elétrico total | kW | 20,75 |
| Potência da bomba de alimentação | kW | 3,3 |
| Potência do ventilador de insuflação | kW | 2,2 |
| Potência do exaustor | kW | 15 |
| Potência do sistema de alimentação | kW | 0,55 |
| Consumo de combustível | kg/h | 330 |
| Diâmetro do flange da chaminé | mm | 325 |
| Diâmetro da saída de vapor | mm | 40 × 2 |
| Diâmetro do flange de entrada de água | mm | 32 |
| Diâmetro da descarga de purga | mm | 40 |
| Dimensões do equipamento | mm | 4750 × 1400 × 2650 |
| Peso do equipamento | t | 3,9 |
Estrutura vertical aquatubular de volume integral
| Parâmetro | Unidade | LSS1-0.09-5CIII | LSS2-0.09-5CIII | LSS3-0.09-5CIII | LSS4-0.09-5CIII |
|---|---|---|---|---|---|
| Capacidade nominal de evaporação | kg/h | 1000 | 2000 | 3000 | 4000 |
| Pressão nominal | MPa | 0,09 | 0,09 | 0,09 | 0,09 |
| Temperatura nominal do vapor | °C | 96,7 | 96,7 | 96,7 | 96,7 |
| Tipo de estrutura | - | Combustão vertical | Combustão vertical | Combustão vertical | Combustão vertical |
| Eficiência térmica | % | 87 | 87 | 87 | 87 |
| Consumo elétrico total | kW | 11,5 | 20,95 | 22,75 | 27,6 |
| Potência da bomba de alimentação | kW | 1,5 | 3 | 3 | 4 |
| Potência do ventilador de insuflação | kW | 2,2 | 2,2 | 4 | 7,5 |
| Potência do exaustor | kW | 7,5 | 15 | 15 | 15 |
| Potência do sistema de alimentação | kW | 0,55 | 0,75 | 0,75 | 1,1 |
| Consumo de combustível | kg/h | 195 | 390 | 585 | 780 |
| Diâmetro do flange da chaminé | mm | 325 | 325 | 325 | 450 |
| Diâmetro da saída de vapor | mm | 40 | 40 × 2 | 40 × 2 | 40 × 4 |
| Diâmetro do flange de entrada de água | mm | 32 | 32 | 32 | 40 |
| Diâmetro da descarga de purga | mm | 32 | 32 | 32 | 32 |
| Dimensões do equipamento | mm | 3300 × 1350 × 2200 | 3800 × 1450 × 2700 | 5800 × 2300 × 2700 | 6100 × 2100 × 3000 |
| Peso do equipamento | t | 2,9 | 3,4 | 4 | 6 |
1. Parâmetros técnicos e aparência podem ser alterados em razão de atualizações tecnológicas, sem aviso prévio.
2. Os valores correspondem ao consumo máximo de combustível sob carga total. O consumo é influenciado pelo poder calorífico e pela qualidade do combustível, pela demanda de vapor, pela temperatura da água de alimentação e pela pressão. Os parâmetros reais prevalecem.
O produto real prevalece. Alterações por melhorias poderão ocorrer sem aviso prévio. Imagens ilustrativas.
