Exaustão localizada / Braços
Braços articulados de exaustão
Braços de captação para laboratório, com juntas giratórias e coletor posicionável, para aspirar gases e fumos no ponto exato em que são gerados.
- 360°
- Rotação das juntas
- 2,6 e 3,15 m
- Comprimentos disponíveis
- Ø75 mm
- Tubo de conexão
Comprimento, alcance, cor e material do coletor são definidos conforme o local e a aplicação.
Visão geral
Captação posicionável, no ponto de geração.
O braço permite levar o coletor até a fonte do contaminante e manter a posição desejada durante o trabalho. A junta de liga de alumínio gira 360° e pode ser desmontada para limpeza. A vazão é ajustada manualmente por uma válvula reguladora no próprio braço.
Características
Construção e versões.
01
Juntas de 360°
Liga de alumínio, com anéis de vedação resistentes ao envelhecimento e botão de aperto com rolamentos de aço inoxidável.
02
Regulagem de vazão
Botão externo da válvula para ajustar manualmente o fluxo de ar de admissão.
03
Coletor em arco ou copo
Em PP ou PC de alta densidade na versão padrão, com diâmetro convencional de 375 mm nas versões especiais.
04
Base resistente à corrosão
Tubo quadrado de liga de alumínio, com biela de junta em aço inoxidável 304.
05

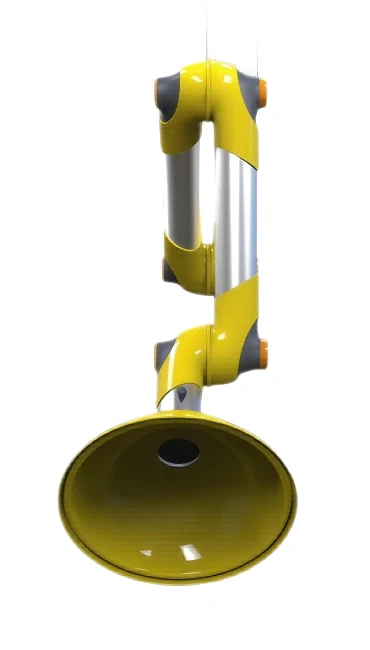

Versão resistente ao calor
Para substâncias quentes ou inflamáveis abaixo de 400 °C. Todos os componentes em liga de alumínio resistente a altas temperaturas.
06

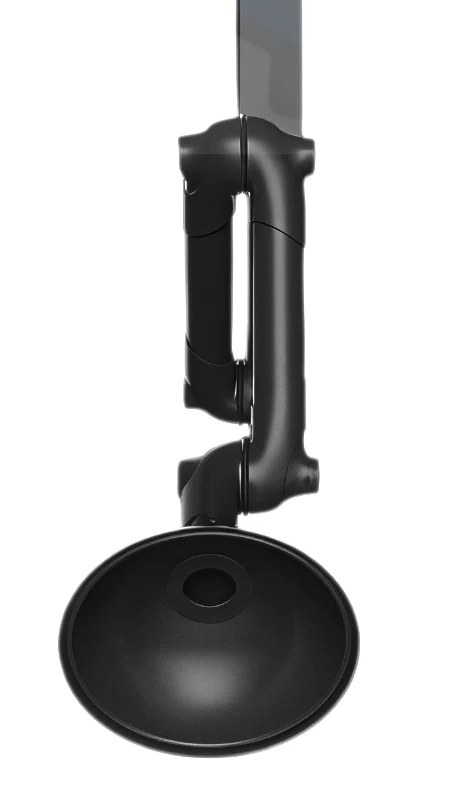

Versão condutiva
Juntas, coletor e tubo em materiais condutivos, para ambientes sensíveis à eletricidade estática.
Modelos
Modelos.
| Modelo | Versão | Fixação | Comprimento e alcance máximo |
|---|---|---|---|
| FE009 | Padrão | Parede | 2.600 ou 3.150 mm, alcance até 1.600 mm |
| FE014 | Resistente ao calor, até 400 °C | Parede | 3.150 mm, alcance até 1.610 mm. 2.600 mm, alcance até 1.370 mm |
| JH-FE015 | Condutivo, antiestático | Conforme projeto | 3.150 mm, alcance até 1.610 mm. 2.600 mm, alcance até 1.370 mm |

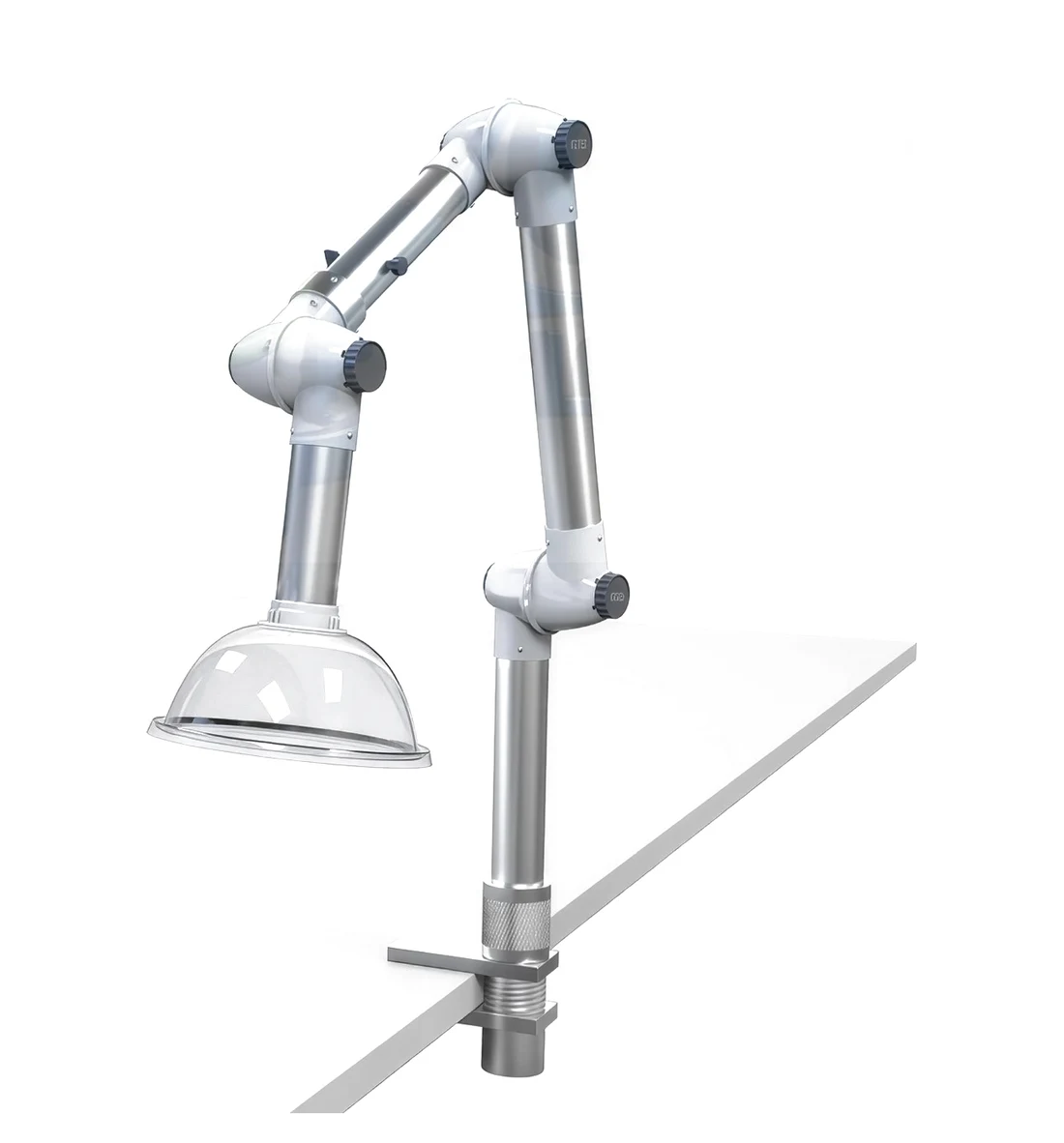

| JH-FE004 | Duas juntas de conexão | Bancada, com fixação por garra | Cores: vermelho e branco, cinza e branco ou todo branco |
Tubo de conexão de Ø75 mm. Base de tubo quadrado de 115 × 115 mm nas versões FE014 e JH-FE015. Valores de referência, a confirmar conforme o projeto.
Próximo passo
Vamos desenvolver a solução para o seu projeto.
Envie os requisitos do seu projeto e receba uma proposta técnica.
